產品名稱：電動球閥Q947Y-16c DN300(普通開關型)[ 2023-08-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

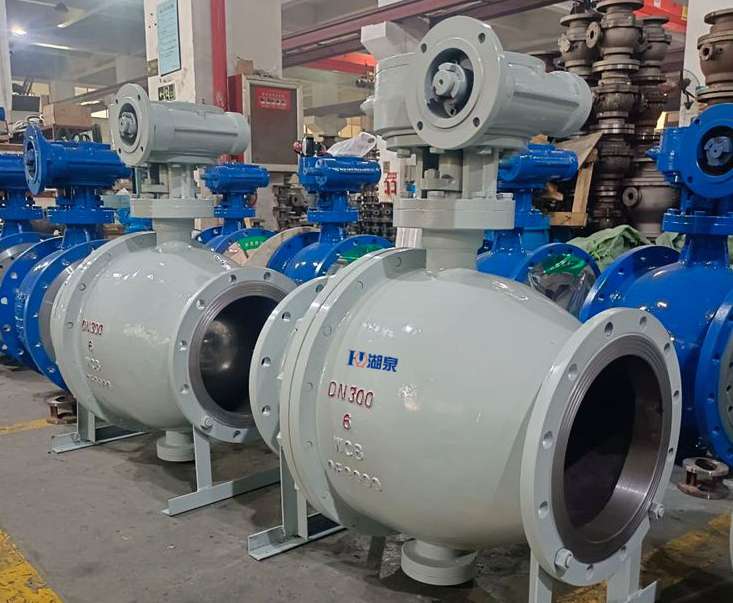

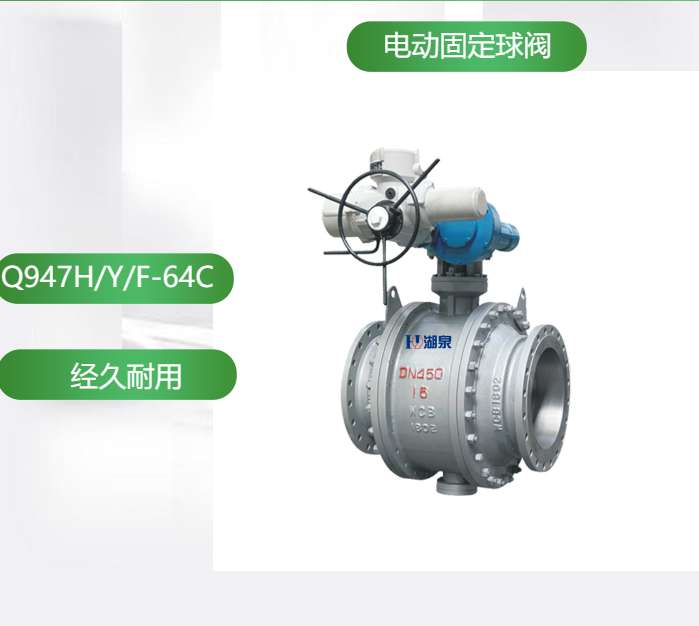

一、電動球閥Q947Y-16c DN300(普通開關型)介紹

上海湖泉閥門集團有限公司 Q947Y電動球閥適用于各種輕重工業及樓宇管道。【電動固定式法蘭球閥】***應用于:化工、石化、石油、造紙、采礦、...采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。并增加了預緊力彈簧，使得球閥具有自動泄壓功能。　

電動球閥

二、電動球閥Q947Y-16c DN300(普通開關型)零部件材料

零件名稱	材料
材料代號	Ｃ	Ｌ	Ｐ	Ｒ
閥體　閥蓋	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球體	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
閥座密封面	PTFE、碳素纖維＋PTFE、對位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

三、電動球閥Q947Y-16c DN300(普通開關型)技術參數

CX系列執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN50-80	DN100-800
			250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

試驗壓力（Mpa)	公稱壓力（Mpa)					壓力級（Class)					JIS(MPa)
試驗壓力（Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	400	600	900	10K	20K
強度試驗	2.4	3.8	6.0	9.6	15.0	3.1	7.8	10.2	15.3	23.1	2.4	3.8
密封試驗	1.8	2.8	4.4	7.0	11.0	2.2	5.6	7.5	11.2	16.8	1.5	2.8
氣密試驗	0.5-0.7
工作溫度	PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質	C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）

PN1.6MPa下的電動固定球閥外形尺寸：

DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	498	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
電動	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1150
電動	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410

PN2.5MPa下的電動固定球閥外形尺寸：

DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	498	591	686
L		165	180	190	216	241	283	305	381	403	502	648	648	762	838	914	991	1143	1346
H		50	55	80	102	114	127	152	184	219	273	395	395	430	470	550	580	700	800
電動	H2	-	-	-	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690
電動	L1	-	-	-	-	-	-	-	-	74	350	420	420	420	400	-	400	410	650
