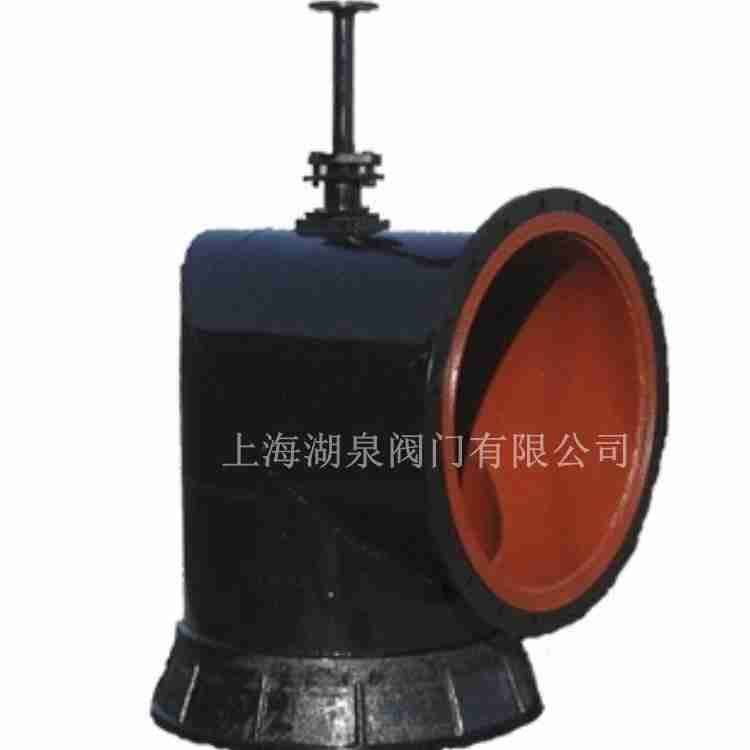

一、配水閘閥電動配水閘閥產品說明

上海湖泉閥門有限公司PZ-1配水閘閥是直角式閘閥，可承受0.1MPa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于80度。配水閘門根據工作方式分為手動(PZ-1型)和電動(PZ-TT)。正軒供應配水閘閥 PZ型配水閘閥配水閘閥，上海湖泉閥門PZ-1配水閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關,不能作調節和節流。配水閘門閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥亦叫明桿閘閥。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動,也就是將操作轉矩變?yōu)椴僮魍屏Α?/span>

二、配水閘閥電動配水閘閥產品工作原理

1、配水閘閥電動配水閘閥產品通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Γ?nbsp;
2、配水閘閥電動配水閘閥產品開啟閥門時，當閘板提升高度等于閥門通徑的1:1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的；
3、配水閘閥電動配水閘閥產品實際使用時，配水閘閥是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。

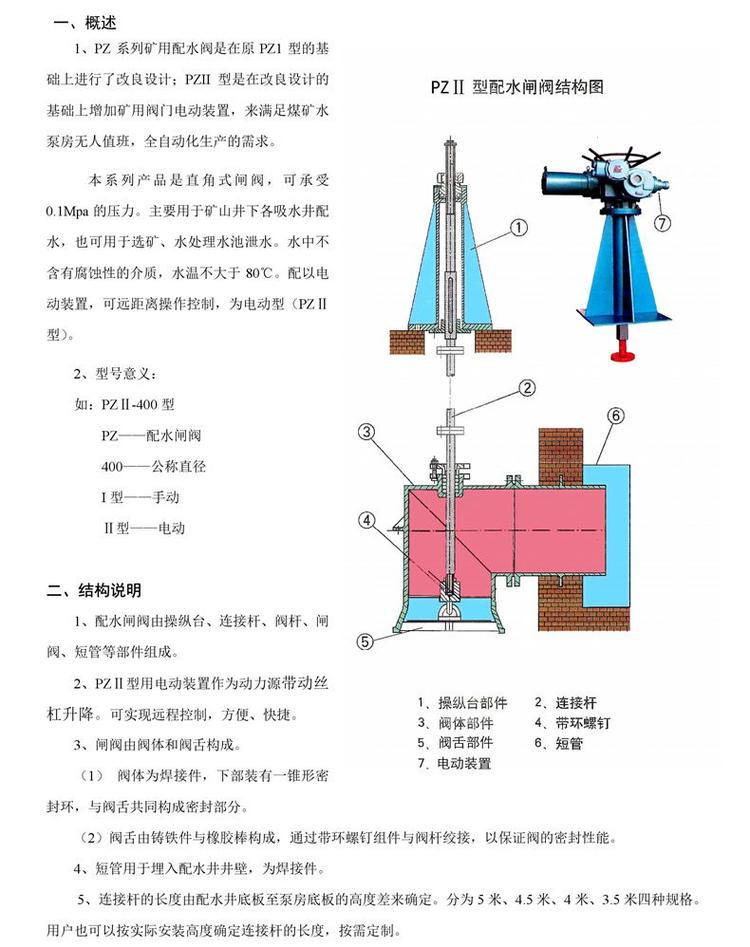

礦用配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。
PXWII型用小型電動機作為動力源替代人工操作，方便、快捷。
由閥體和閥瓣構成。
（1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。
（2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。
4、短管用于埋入配水井井壁，為焊接件。
5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。

三、配水閘閥電動配水閘閥產品技術參數

型號		PZI-400	PZI-500	PZI-600	PZI-800	PZI-1000
公稱直徑（毫米）		400	500	600	800	1000
介質		水
介質溫度		常溫
操作行程（毫米）		216	216	290	290	314
壓力（公斤力/厘米2）	工作壓力	1
	試驗壓力	2.5
操縱方式		手動操作
制造工藝		鑄造/焊接
重量（公斤）	帶法蘭短管	370	450	637	851	1431
	不帶法蘭短管	289	345	494	656	1122
備注	PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式

四、配水閘閥電動配水閘閥產品安裝

1、配水閘閥電動配水閘閥產品在存放期間，操縱臺絲杠應涂以防銹油脂，避免日曬雨淋。閥門部件應避免沾染油脂，防止橡膠老化。
2、配水閘閥電動配水閘閥在灌注井壁時，預留短管孔和支撐閥閘的槽鋼孔，泵房地面預留操縱臺基礎孔。
3、配水閘閥電動配水閘閥連接閥閘和短管的法蘭（中間加橡膠墊），把短管穿入預留孔中，借閥閘的外露閥桿找好垂直度，固定支撐槽鋼。
4、配水閘閥電動配水閘閥操縱臺就位后，按說明書要求尺寸提升絲杠。
5、核對閥桿至絲杠間的連接桿長度，裝上連接桿，再校對一下垂直度，把操縱臺和短管固定。
6、配水閘閥電動配水閘閥卸下閥桿端部的卡環，檢查整個機構操作是否靈活。

五、配水閘閥電動配水閘閥產品安裝尺寸

通徑/DN	Dg	D	D1	D2	D3	D4	d	φ	H1	H2	h1	h2	h3	h4	a1	a2	b1	b2	C	C1	C2	n×d	2×d1	n×d2	u×d3
PZI-400	400	540	495	535	85	120	35	500	750	988	250	462	723	1250	300	300	400	400	410	190	70	419	215	417	1623
PZI-500	500	640	600	640	85	120	35	600	750	988	300	512	673	1250	300	300	400	400	470	230	70	419	215	417	1623
PZI-600	600	760	705	755	100	136	42	600	750	1065	350	602	968	1250	300	300	400	400	520	360	80	419	219	617	2025
PZI-800	800	960	920	975	100	135	42	600	750	1065	450	702	868	1250	300	300	400	400	625	360	80	419	219	617	2430
PZI-1000	1000	1160	1120	1175	115	160	50	700	900	1265	550	842	1119	1500	400	400	500	500	720	450	100	419	219	622	28
