產品名稱：智能調節電動球閥[ 2021-09-29 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

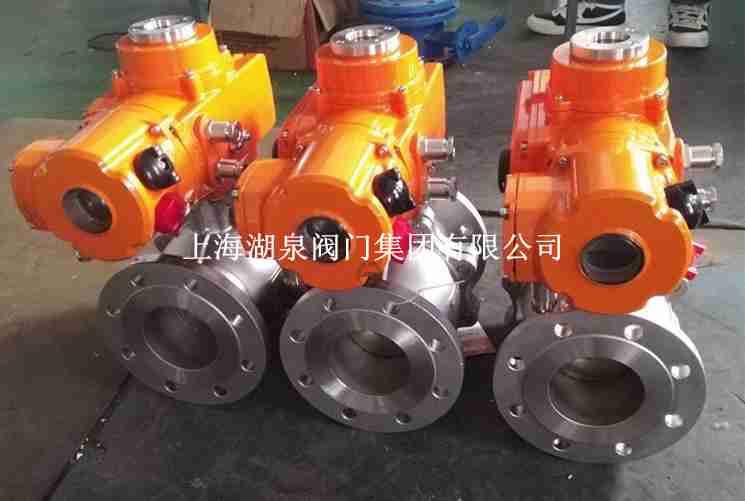

一、智能調節電動球閥產品介紹
上海湖泉閥門集團有限公司智能調節電動球閥配體積小、規格全、重量輕、推力大、操作方便，無調整電位器，可靠性高、噪聲小。它接受4～20ma控制信號，改變閥門的開度，同時將閥門開度的隔離信號反饋給控制系統，實現對壓力、溫度、流量、液位等參數的調節。智能電動調節球閥具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工教學和科研設備、電力等行業的工業自動控制系統中。

二、智能電動調節閥的功能
（1）PI調節當智能調節閥接受變送器信號進行PI調節時，微機先把變送器信號與給定信號進行比較，并按預先設定的PI參數規律計算，再發出控制信號給執行機構，并調節閥門，直至信號平衡為止。智能電動調節閥的PI調節功能，是一個成本低，性能好的采樣控制系統，不需要用常規的PID控制器，而直接接受現場變送器的信號，完成模擬式連續控制系統難以完成的工作。有的工業對象滯后時間很長（如控制溫度的爐子），這將造成系統的誤差大、動作慢，利用微型計算機采樣并進行控制，完全可以提高低通的控制性能。
（2）修正流量特性當智能調節閥進行流量特性修正時，伺服放大器中的微型計算機，要對信號按預先設置的特性參數進行計算，使輸入信號與閥門位移達到所要求的數字函數關系，進行非線性調整，這就使流量特性的選擇和改變變得簡單、容易、這對控制系統非常重要。利用改變閥芯形狀或改變凸輪形狀來改變流量特性的方法顯得落后了。何況像蝶閥之類的角行程閥，不能用改變閥芯形狀的方法來改變流量特性。智能式執行機構的配用完全可以改變這一狀況，因?yàn)樗呀?jīng)是智能式蝶閥了。可以實現的流量特性改變包括：等百分比—標準直線；標準直線—等百分比；快開—標準直線；快開—等百分比；拋物線—標準直線；拋物線—等百分比。
（3）其他功能如正、反作用方式的改變，故障位置指示，診斷和報警，電制動，自鎖等。

三、智能調節電動球閥技術參數
扭矩：20~2000NM（實際輸出扭矩值大于所標稱的扭矩，即：1.3×標稱扭矩）
控制電源：AC220V其他電源等級可與公司約定制作。
動作模式：開關、電阻反饋、電流信號反饋、無源觸點反饋、電子式智能控制
動作角度：0～90°（大回轉角度可設定為180°）
動作精度：≤0.3%
死區：≤0.2%
連接方式：支架及軸套安裝固定（需保證機械安裝精度，消除傳動間隙）
防護等級：IP65
環境溫度范圍：≤60℃
檢測標準：JB/T8219-1999
適配閥門：球閥、V型調節閥、蝶閥、通風閥門、風門、風機、動態平衡閥、旋塞閥等各種部分回轉閥門以及其他工業領域中的機械定位轉動。

四、智能調節電動球閥產品特點
智能型、比例式、開關式應有盡有；
鋁合金壓鑄外表，精細流暢
智能控制，顯示閥位值、事實監控、狀態清晰明了；
體積僅相當于同類產品的35%左右；
特殊銅合金鍛造蝸輪，強度高、耐磨性好；
重量?jī)H相當于同類產品的30%左右；
免加油，免點檢，防水防銹，任意角度安裝；
軸承和電氣元件采用進口名牌產品；
典型應用在與蝶閥、球閥、風閥、旋塞閥及其它旋轉類閥門的配套。

五、智能調節電動球閥產品主要參數
1、電動機構分類：開關型(帶信號反饋或不帶信號反饋)、調節型。
2、使用電壓分類：dc24v、ac24v、ac110v、ac220v、ac380v。
3、運行時間(秒s)：1s~100s。
4、球閥閥體結構分類：直通、(t/l型三通)、四通。
5、連接方式：法蘭連接。
6、制造口徑：dn15≤dn250。
7、溫度：0℃≤550℃。
8、壓力：0.1mpa≤6.4mpa。
9、閥體材料：不銹鋼304-304、wcb碳鋼等。
10、適用介質：水、油品、蒸汽、酸類、腐蝕性類介質等。
11、適用領域：石油、化工、液化氣站、食品、制藥、城建、樓宇、給排水、水處理等。
特點是工業自動化過程控制的一種管道壓力元件，通常用于管道介質的遠程開、關（接通、切斷介質）控制。

1.6Mpa
通徑DN		L	D	K	D1	n-φd		i	H	W
mm	m	L	D	K	D1	n-φd		i	H	W
15	in	130	95	65	46	4-φ14	14	2	190	196
20	1/2″	140	105	75	56	4-φ14	16	2	185	196
25	3/4″	150	115	85	65	4-φ14	16	2	210	196
32	1″	165	135	100	76	4-φ18	18	3	220	196
40	11/4″	180	145	110	84	4-φ18	18	3	230	196
50	11/2″	200	160	125	99	4-φ18	20	3	265	196
65	2″	220	180	145	118	4-φ18	20	3	300	255
80	21/2″	250	195	160	132	8-φ18	20	3	325	255
100	3″	280	215	180	156	8-φ18	22	3	350	255
125	4″	320	245	210	184	8-φ18	22	3	375	255
150	5″	360	280	240	211	8-φ22	24	3	420	255
200	8″	400	335	295	266	12-φ22	24	3	460	255

2.5Mpa
通徑DN		L	D	K	D1	n-φd		i	H	W
mm	m	L	D	K	D1	n-φd		i	H	W
15	in	130	95	65	46	4-φ14	14	2	190	196
20	1/2″	140	105	75	56	4-φ14	16	2	185	196
25	3/4″	150	115	85	65	4-φ14	16	2	210	196
32	1″	165	135	100	76	4-φ18	18	3	220	196
40	11/4″	180	145	110	84	4-φ18	18	3	230	196
50	11/2″	200	160	125	99	4-φ18	20	3	265	196
65	2″	220	180	145	118	8-φ18	22	3	300	255
80	21/2″	250	195	160	132	8-φ18	24	3	325	255
100	3″	280	235	190	156	8-φ22	24	3	350	255
125	4″	320	270	220	184	8-φ26	26	3	375	255
150	5″	360	300	250	211	8-φ26	28	3	420	255
200	8″	400	360	310	274	12-φ26	30	3	460	255
