    閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

    閘閥主要有哪些型號和規格參數,各代表什么意思

    [ 2024-04-09 ]
    閘閥型號參數表
    閘閥是一種常用的流體控制裝置,廣泛應用于水、燃氣、石油和化工等領域。以下是常見閘閥型號的參數表:
    | 型號 | 尺寸 | 壓力 | 溫度 | 適用介質 |
    | ---- | ---- | ---- | ---- | ------ |
    | Z41H | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 水、石油、化工 |
    | Z41W | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 水、石油、化工 |
    | Z40W | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 水、石油、化工 |
    | Z61Y | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 石油、化工 |
    | Z45T | DN50~DN600 | PN1.6~PN16 | -29℃~+425℃ | 石油、化工 |
    其中,尺寸是指閥門的口徑大小,壓力是指閥門設計的承受壓力范圍,溫度是指閥門正常工作的溫度范圍,適用介質是指閥門可以處理的流體類型。
    閘閥

    閘閥的主要型號:

    發蘭鑄鋼閘閥:Z41H、Z41Y

    不銹鋼閘閥:Z41W

    軟密封暗桿閘閥:Z45X

    軟密封明桿閘閥:Z41X

    鑄鋼法蘭閘閥:Z41T、Z45T

    螺紋閘閥: Z11T、Z14T、Z15X、Z11H、Z11Y、Z11W

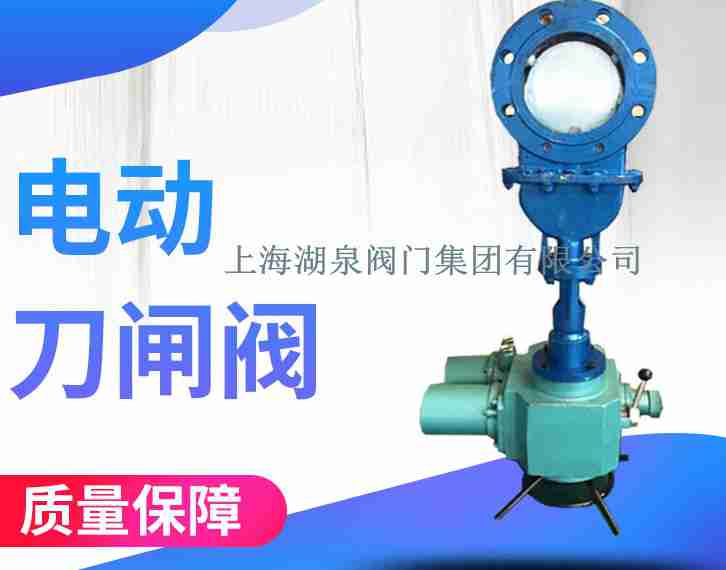

    刀閘閥: Z73W、Z73X、Z73Y
    閥門

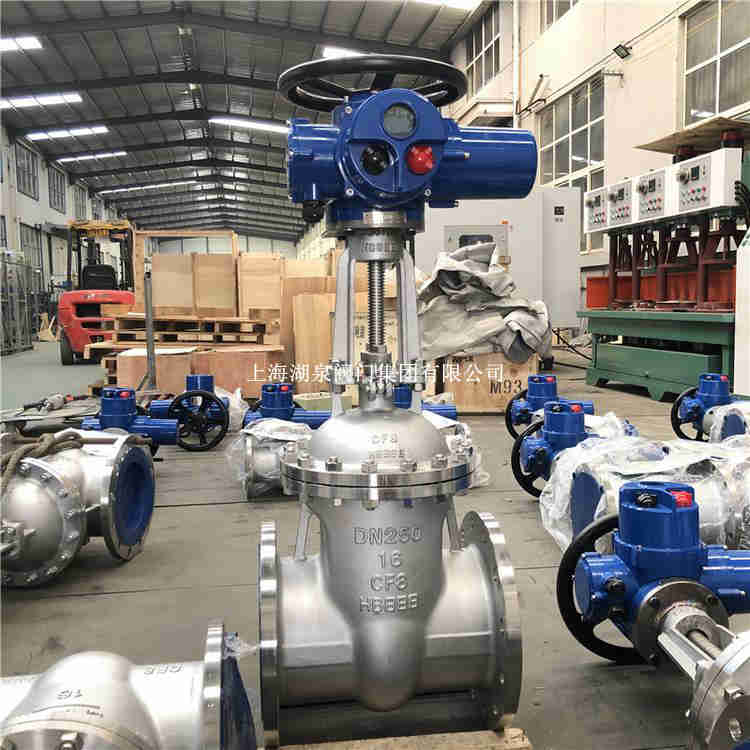

    Z41H-16P DN100和 Z41W-16P DN100都是100口徑的法蘭明桿閘閥,他們的閥體材質都是一樣的.

    在型號中最后一個字母P代表閘閥的閥體材質,為不銹鋼。

    兩者的區別在于密封面材質不同,在型號中代號為H和W.

    H代表閘閥閥座密封面為Cr13系不銹鋼,W則表示閘閥閥座密封面由本體直接加工出來。
    閥

    閘閥有哪些種類 常見閘閥型號大全

    閘閥型號編制表示方法說明:

    閘閥附加代號:WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥;

    閘閥類型表示:Z;

    驅動方式表示:手動無代號、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動;

    連接方式表示:4法蘭連接,6焊接,7對夾式;

    結構形式表示:0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板;

    密封材料材料:W閥體直接加工、T合金、X橡膠、F氟塑料,H-Cr不銹鋼,Y硬質合金、M蒙乃爾合金;

    壓力等級表示:PN1.0-32Mpa,10=1.0MPA表示壓力為十公斤,150LB-1500LB表示美標磅級壓力,5-63K表示日級壓力;

    閥體材料表示:Z-灰鑄鐵、Q球墨鑄鐵,T合金,C碳鋼、P不銹鋼304,R不銹鋼316,V鉻鉬釩鋼。

    閘閥型號編制舉例解釋:

    1、Z41X-10/16Q表示:Z閘閥、4法蘭連接、1明桿楔式單閘板、X橡膠密封、10/16公斤壓力;

    2、Z945X-16Q表示:Z閘閥、9電動、4、法蘭、5暗桿楔式單閘板、X橡膠密封、16公斤壓力。
