手動閘閥Z45T-16C DN80工作原理及技術規格書

[ 2024-09-29 ]

更多相關產品點擊：閘閥

手動閘閥Z45T-16C DN80工作原理是什么？手動閘閥的工作原理是通過閘板的升降來控制介質的流動。‌閘閥內部包括一個閘板，當閘板上升時，流體可以暢通通過；而當閘板下降時，流體被截斷，實現閥門的關閉。這種機械操作的方式使得手動閘閥具有較高的可靠性和靈活性，適用于各種流體介質的控制。具體來說，手動閘閥通過手動轉動手輪，使手輪與閥桿上的螺紋相互作用，從而驅動閥桿上升或下降。這個過程會帶動與閥桿相連的閥板進行相應的上升或下降運動，實現閥門的開啟或關閉。閘板通常是閥門的關鍵部件，由鑄鐵、碳鋼、不銹鋼等材料制成，其上端與閥桿相連，下端與閥座接觸。通過調節閥桿的旋轉角度，可以實現閘板的升降，從而控制介質的流量或實現介質的截止‌。

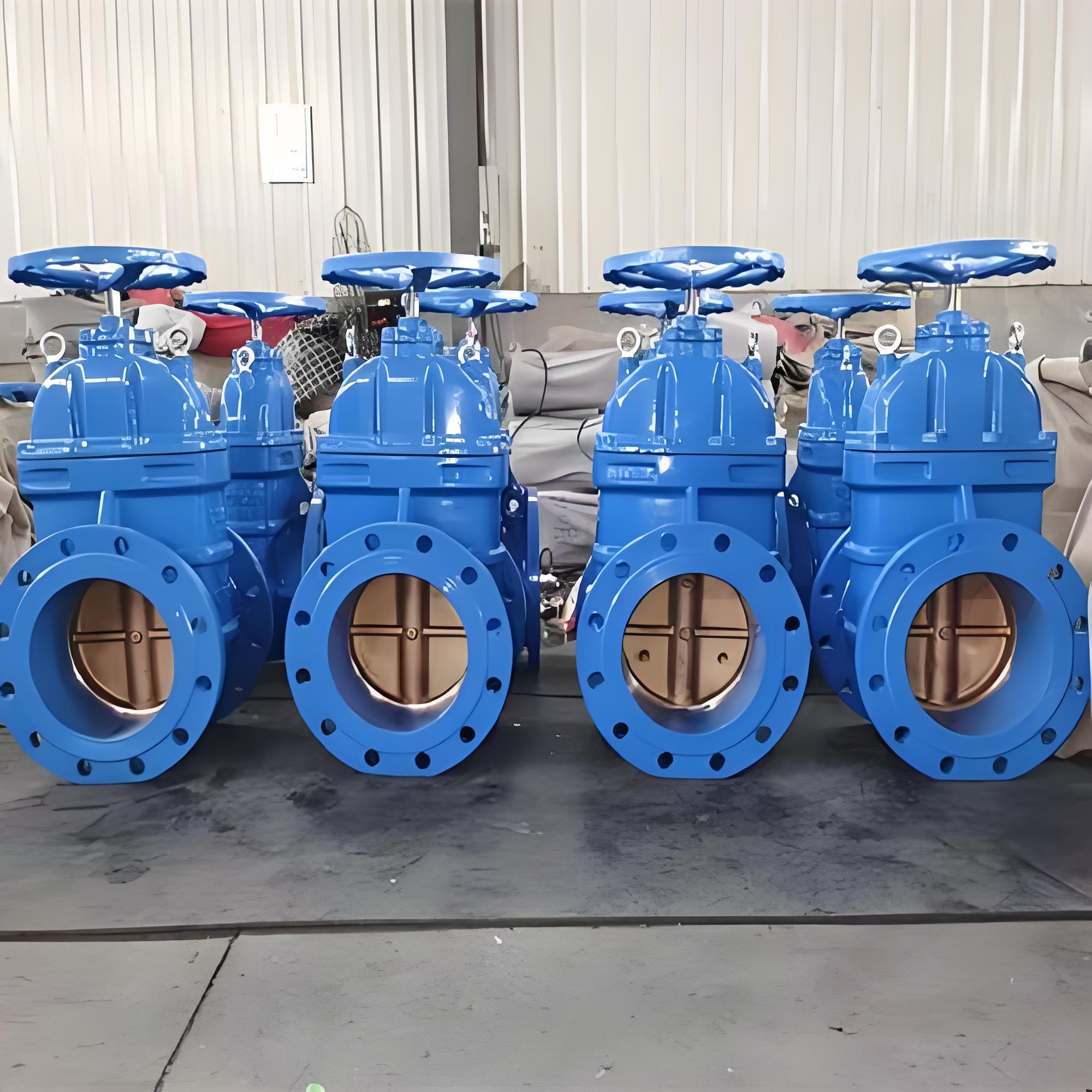

手動閘閥Z45T

手動閘閥的執行標準主要包括國際標準和行業標準，這些標準確保了閘閥的設計、制造和性能符合一定的質量和安全要求。例如，Z45T-16C DN80手動閘閥的規格表明了其連接尺寸為DN80，而16C可能指的是閥門的壓力等級或其他特定性能指標‌。總的來說，手動閘閥的工作原理簡單而有效，通過手動操作實現閥門的開閉，適用于多種流體介質控制場景，并且其設計和制造遵循一定的國際和行業標準，確保了使用的安全性和可靠性‌。

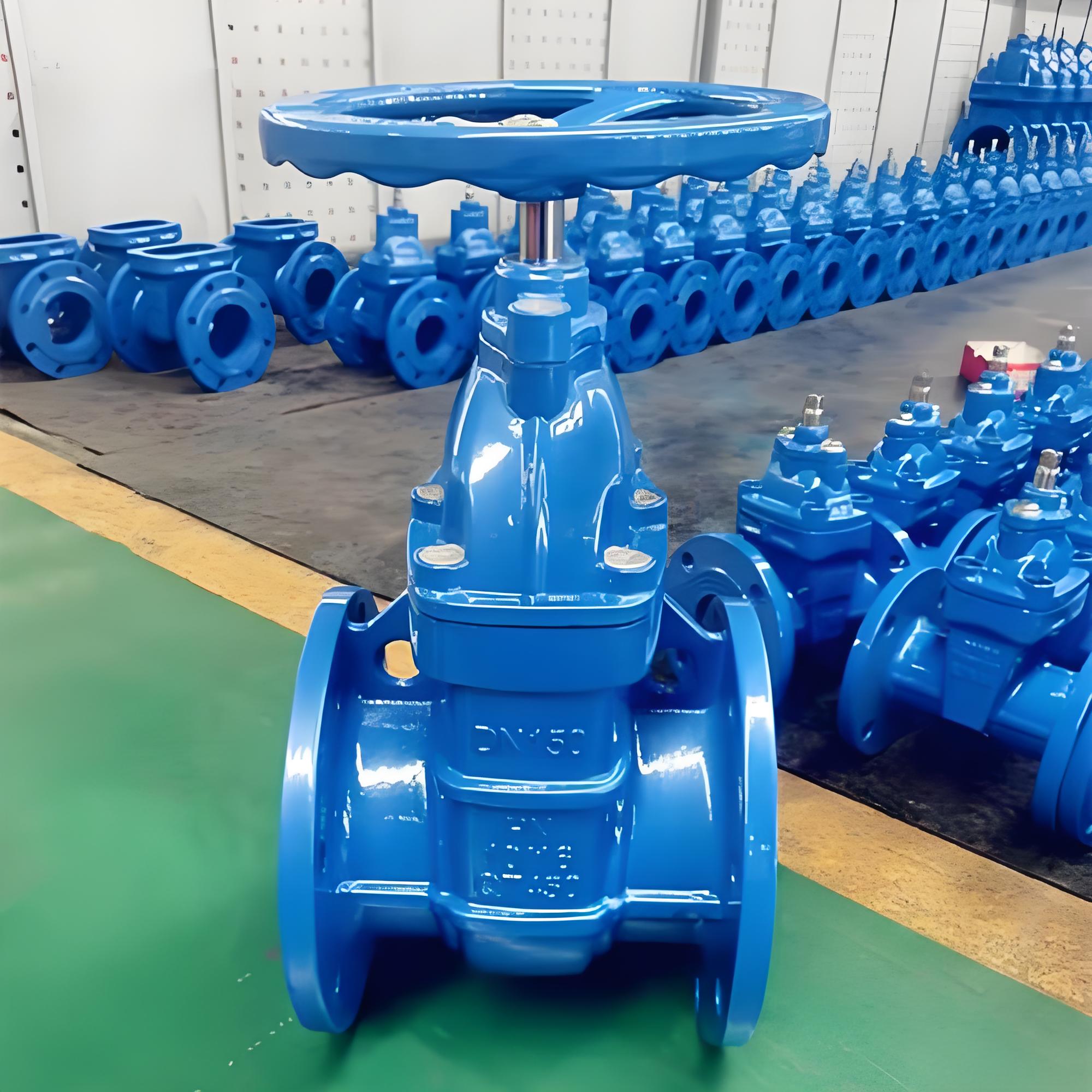

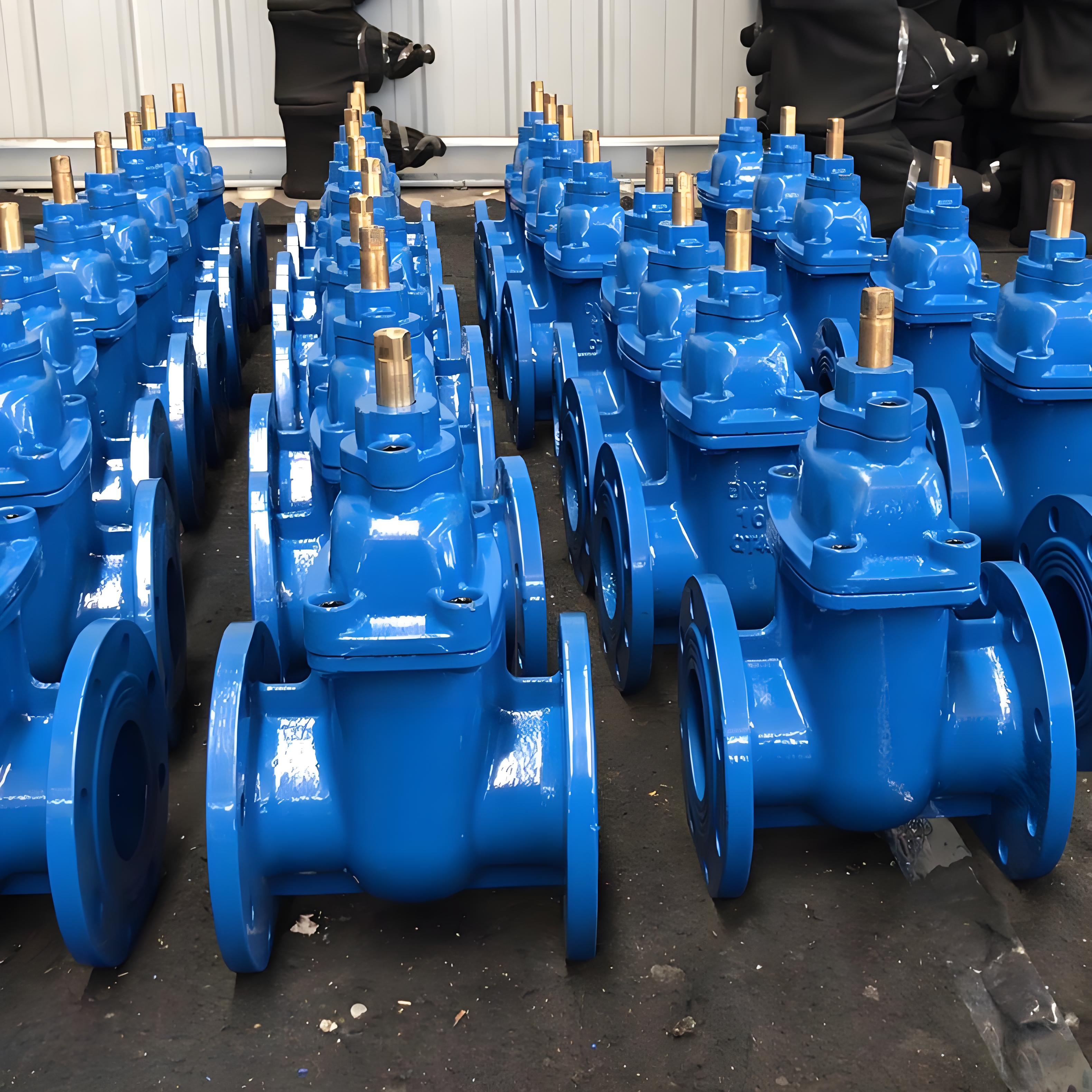

閘閥Z45T-10C暗桿楔式單閘板，手動開關，碳鋼材質，法蘭連接，閘板和密封面是本體WCB材質堆焊507L不銹鐵，耐磨耐腐蝕性能好。適用于地下管路上作啟閉作用。設計規格：DN40-DN600，適用壓力：1.6MPa~2.5MPa，適用介質：水、氣體、油品，適用溫度-29℃~+425℃。廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上地下管路上作啟閉作用。

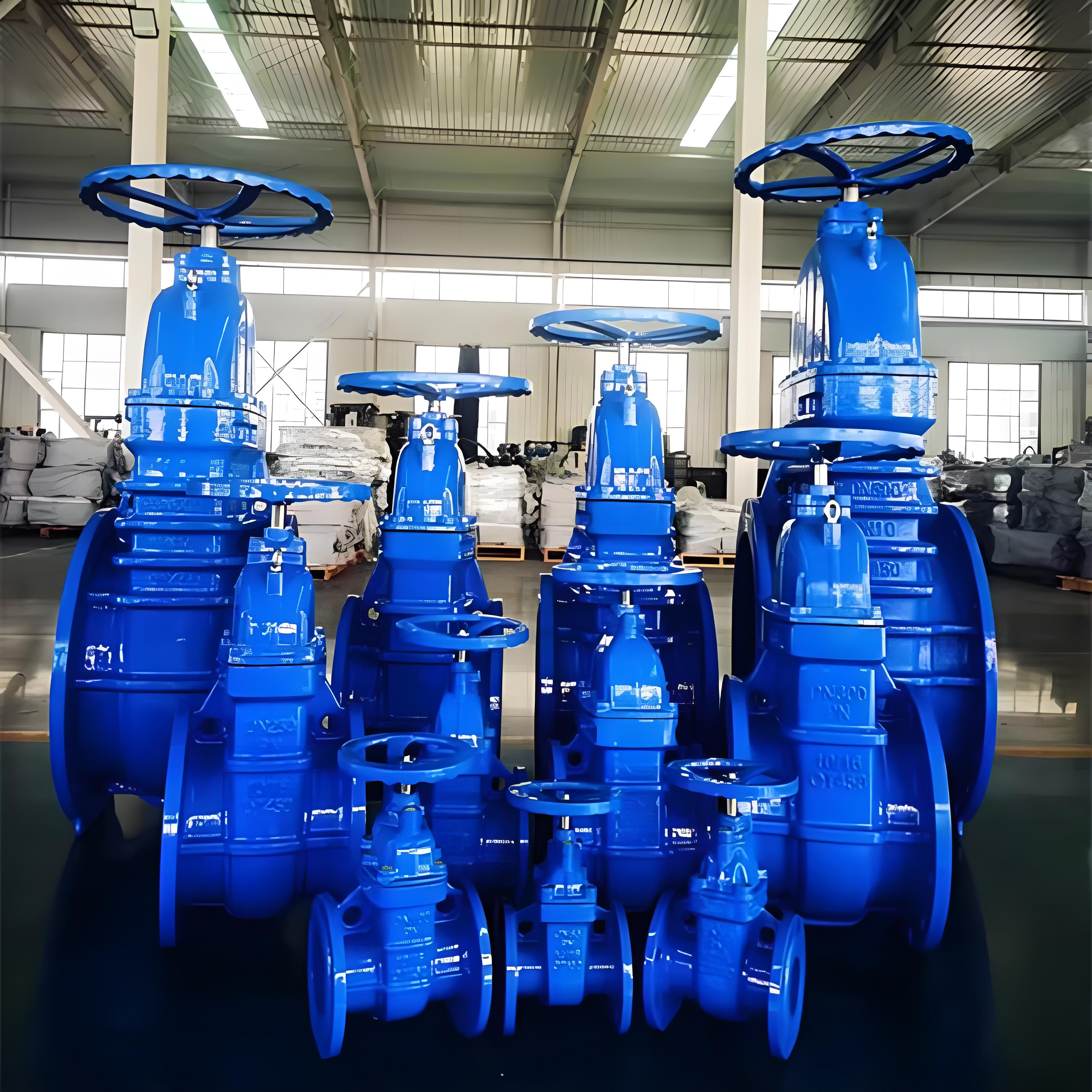

手動閥

關于手動閘閥Z45T-16C DN80的技術規格，我們可以從搜索結果中整理出以下相關信息： ‌

型號與規格‌：型號：Z45T-16C

規格（公稱通徑）：DN80‌

公稱壓力與試驗壓力‌：公稱壓力：1.6MPa

密封試驗壓力：1.76MPa

強度試驗壓力：2.4MPa‌ ‌

材質與標準‌：

材質：一般為鑄鐵，但具體零件（如閥體、閥蓋、閘板、密封圈、閥桿等）的材質可能有所不同，如閥體、閥蓋可能為灰鑄鐵或鑄鋼，密封圈可能為不銹鋼等‌。

標準：可能遵循機械部標準或定做非標‌2。 ‌連接方式與驅動形式‌：

連接方式：法蘭連接‌

驅動形式：手動‌

主要功能與使用介質‌

主要功能：起開關作用‌

使用介質：水、蒸汽、油等‌12 ‌工作溫度

工作溫度一般不超過200℃‌12 ‌尺寸與重量‌

對于DN80的手動閘閥Z45T-16C，其具體的尺寸（如L、D、H、D0等）和重量在搜索結果中并未直接給出針對DN80的詳細數據，但可以根據類似規格（如DN40、DN50等）的尺寸進行推測，實際尺寸可能因制造商和產品系列而異。建議直接咨詢制造商或查閱產品樣本以獲取準確信息‌。請注意，以上信息是基于搜索結果中的一般描述和規格，具體產品的技術規格可能因制造商、產品系列和定制需求而有所不同。因此，在選購或使用時，請務必參考制造商提供的技術規格表和產品樣本。
