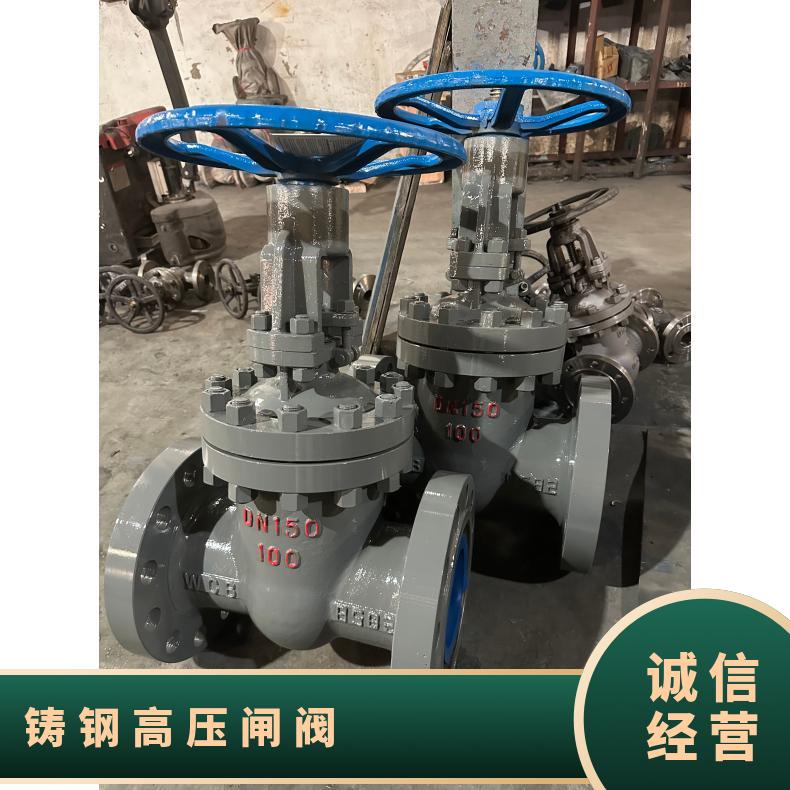

‌Z41Y-100C閘閥是一種高壓鑄鋼法蘭閘閥，適用于手動操作，常用于蒸汽管道的開關控制‌‌。該閥門的設計特點包括結構緊湊、設計合理、剛性好、通道流暢，且流量系數小。其密封面采用不銹鋼和硬質合金材料，具有較長的使用壽命。此外，該閥門采用柔性石墨填料，密封可靠，操作輕便靈活‌。

Z41Y-100C閘閥適用于石油化工、火力發電廠等油品、水蒸氣管路，作為接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置‌。其工作溫度范圍廣泛，適用于高溫高壓環境。


該閥門的驅動方式包括手動、氣動、電動和齒輪傳動等多種方式，結構形式為彈性楔式單閘板和剛性楔式單閘板雙閘板型式‌。


‌Z41Y-100C閘閥的主要技術參數如下‌：

• ‌公稱通徑‌：DN100mm‌
• ‌壓力等級‌：1000psi（約6.9MPa）‌
• ‌材質‌：304不銹鋼、WCB碳鋼‌
• ‌連接形式‌：法蘭連接‌
• ‌適用介質‌：蒸汽、水、油品等‌
• ‌驅動方式‌：手動、電動、氣動、齒輪傳動‌
• ‌密封面材料‌：不銹鋼和硬質合金‌
• ‌適用溫度范圍‌：高溫環境，具體溫度范圍需根據具體型號和介質確定‌

‌Z41Y-100C閘閥的結構特點和應用場景‌：

• ‌結構緊湊、設計合理‌：閥門剛性好，通道流暢，流阻系數小‌
• ‌密封可靠‌：采用柔性石墨填料，操作輕便靈活‌
• ‌適用范圍廣‌：廣泛適用于石油化工、火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置‌

在閥門的設計上，Z41Y-100I高溫高壓鉻鉬鋼蒸汽法蘭閘閥采用了法蘭連接方式，使得安裝更加便捷，同時也增強了閥門的密封性能。其獨特的閘板設計，不僅保證了閥門的流暢通流，而且使得閥門在關閉時更加嚴密，有效防止了蒸汽的泄漏。

此外，該閥門還具備出色的操作性能。其啟閉靈活，響應迅速，能夠快速地調節和控制蒸汽的流量和壓力。同時，閥門的維護保養也十分方便，只需定期對閥門進行潤滑和檢查，即可保證其長期穩定運行。

綜上所述，Z41Y-100I高溫高壓鉻鉬鋼蒸汽法蘭閘閥憑借其優異的耐高溫高壓性能、卓越的耐腐蝕性以及出色的操作性能，成為了眾多工業領域中不可或缺的重要設備。無論是對于提高生產效率，還是對于保障生產安全，這款閥門都發揮著舉足輕重的作用。



Z41H、Z41Y、Z41W（PN100）不銹鋼閘閥主要外形尺寸
