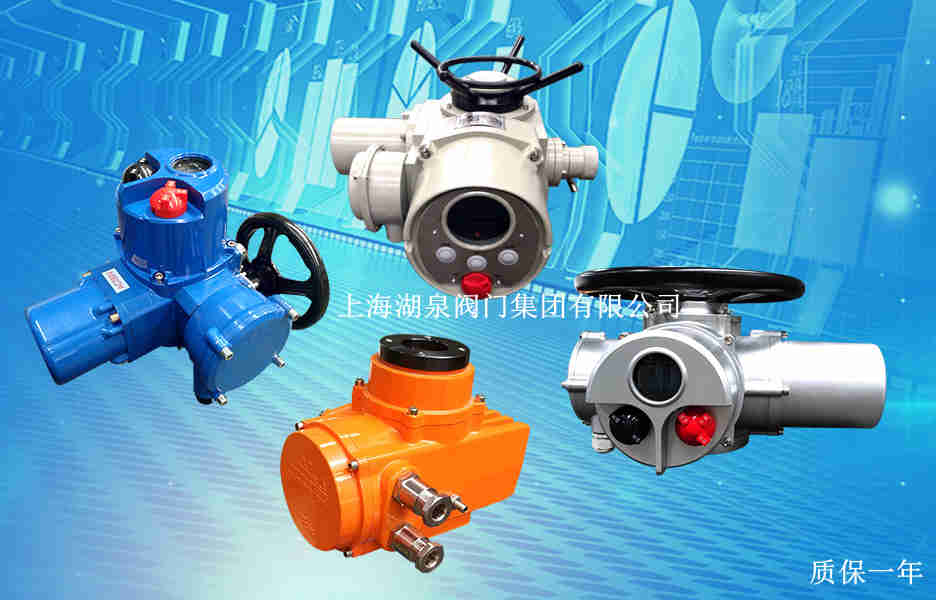

電動閥門的詳細介紹和相關知識知道嗎？我公司電動執行機構基本介紹

通俗一些可以說電動執行機構可以分為電動門和電動執行擋板兩大類，安裝在汽水，油管道上和閥門(閘閥，球閥，節流閥)連接的電動執行機構統稱為電動門。安裝在風道，煙道上面的電動執行機構統稱為電動執行擋板。

電動閥門電動裝置的結構：閥門電動裝置由六個部分組成，即電機，減速器，控制機構，手-一自動切換手輪及電氣部分

·1、控制機構由轉矩控制結構，行程控制機構及可調試開度指示器組成用以控制閥門的開啟和關閉及閥位指示。

·1)轉矩控制機構，當輸出軸上的轉矩增大到預定值時，則支板上抬直至微動開關動作，切斷電源，電機停轉，以實現電動裝置輸出轉矩的控制。

2)行程控制機構，工作原理是由減速箱內的主動小齒輪帶動計數器工作如果計數器已經按閥門開或關的位置已調好，當計數器隨輸出軸轉到預先調整好的位置時，則切斷電源，電機停轉，以實現對電動裝置的控制

2、手自動切換機構為半自動切換，電動轉變?yōu)槭謩有枰鈩忧袚Q手柄，而由手動變?yōu)殡妱訒r系自動進行。電動門傳動原理：電動機輸出動力，通過蝸桿傳至蝸輪及離合器，最終傳至輸出軸。

電動門再鑒定要求？

1)再鑒定手續齊全，工作票押回；

2)檢查外觀完整清潔，無滲漏油；

3)檢查熱工接線完好，閥門標牌齊全，名稱正確；

4)就地操作面板完好，指示正確；

5)就地操作把柄及手輪完好，操作靈活；

6)就地機械限位指示完好，指示正確；

7)就地操作控制面板，閥門開關到位，指示正確，聲音正常，無卡澀現象。

8)就地手動加關閥門，判斷關行程到位（以雙手不用扳鉤加關不動為宜）；

9)測量閥門開關行程，判斷閥門行程到位；

10)遠方操作，閥門開關到位，指示正確，聲音正常，無卡澀現象；

11)再鑒定單據數據填寫完成，數據正確，簽字。

電動門關方向的調整：

1)用手動將閥門關嚴。

2)脫開行程控制機構。

3)凸輪壓住彈性壓板使微動開關動作。

4)松開頂桿使主動齒輪與兩邊個位小齒輪正確嚙合。

開方向的調整：

1)在關方向調整好以后，用手將閥門開到所需位置

2)脫開行程控制機構。

3)凸輪壓住彈性板使微動開關動作。

4)行程控制結構調完后，可以重復操作幾次。一般閥門開位置在全行程的

百分之90左右。特殊情況的除外如：送、引風機擋板。它們的開位置必

須在百分之100.
