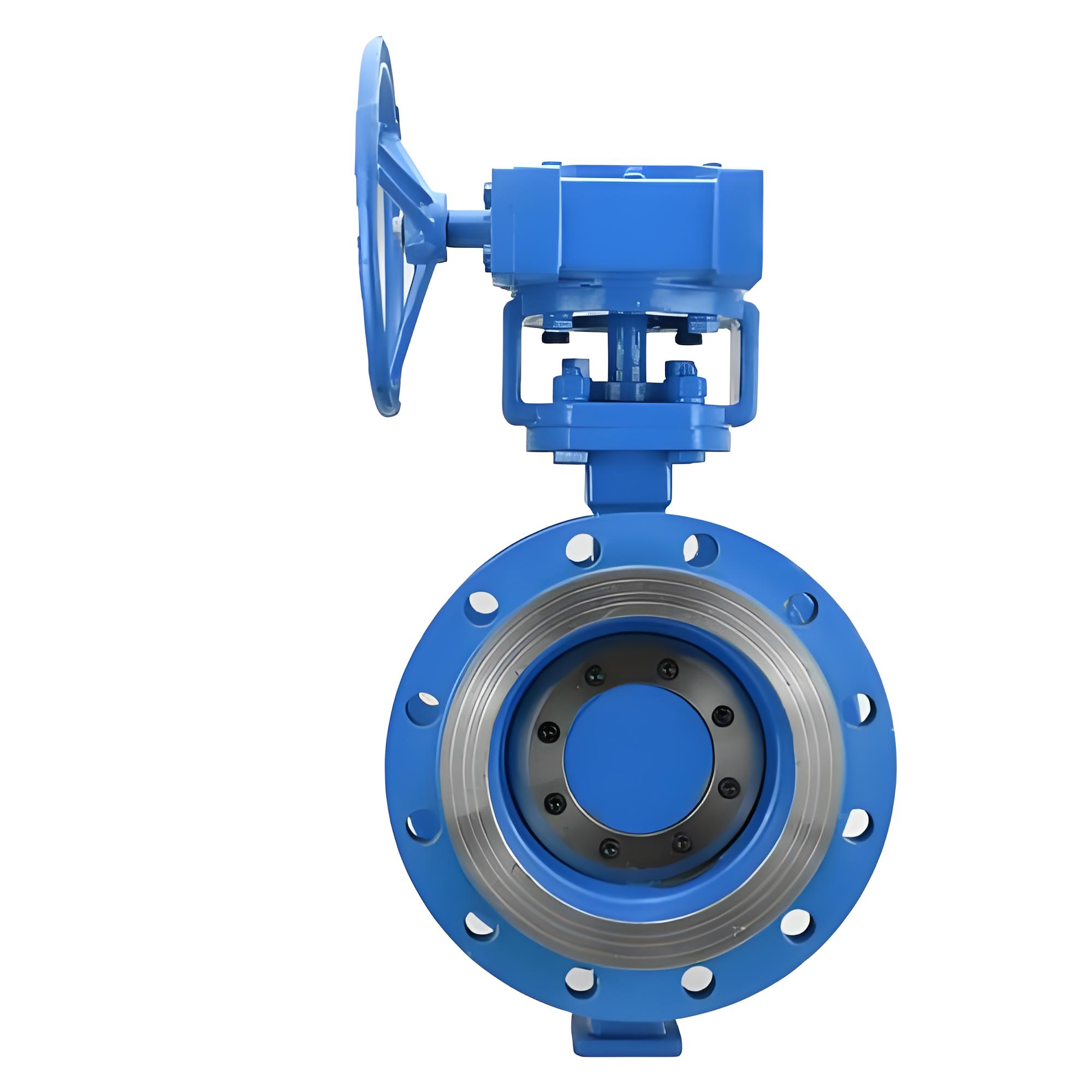

產品名稱：蝶閥D341H-10C DN600法蘭連接硬密封鑄鋼材質[ 2024-11-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

‌一、蝶閥D341H-10C DN600產品介紹
D341H-10C DN600蝶閥‌是一種手動蝸輪蝶閥，廣泛應用于冶金、電力、石油化工、給排水和市政建設等工業管道中，用于調節流量和截?cái)嗔黧w。其工作溫度范圍為常溫，結構形式為垂直板式，類型為直通式，流動方向?yàn)閱蜗颍瑝毫Νh(huán)境為常壓‌。
二、蝶閥D341H-10C DN600產品特點
‌密封性能優異‌：采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，無論在低溫和高溫情況下，均具有優良的密封性能，具有耐腐蝕、使用壽命長的特點‌。 ‌耐磨性強‌：蝶板密封面采用堆焊鈷基硬質合金，耐磨損，使用壽命長‌。 ‌結構特點‌：大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝‌。 ‌操作靈活‌：驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用‌。
三、應用場景

D341H-10C DN600蝶閥適用于冶金、礦山、水泥、化工等行業的采暖通風除塵及環保設備管道系統中，用于雙向啟閉及調節氣體流量。其結構短、重量輕、流阻小、耐磨損、泄漏少、啟閉靈活，電動裝置可現場操作及遠距離控制‌。

四、執行標準
‌設計規范‌：GB/T 12238 ‌結構長度‌：GB/T 12221 ‌法蘭連接‌：GB/T 9113 ‌試驗與檢驗‌：GB/T 13927 ‌產品標識‌：GB/T 12220‌。

公稱通徑		長度標準值		外形尺寸（參考值）										連接尺寸（標準值）						重量
公稱通徑		L		H	D343H			D643H			D943H			PN0.6MPa			PN1.0MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	400	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48	4700
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48	8700
